掃描振鏡是紫外激光打標機不可或缺的核心部件之一，它對打標效果的影響不言而喻，對掃描振鏡的了解有助于我們更好的操作紫外激光打標機，今天和諧天域激光小編主要給大家介紹紫外激光打標機振鏡的工作原理。

    高速激光振鏡是應用在激光加工行業的一種數字掃描振鏡，其專業名詞叫做高速掃描振鏡。它是激光掃描技術應用最為廣泛的一種掃描方式，主要是指振鏡電機帶動反射鏡偏轉，進而帶動激光光束在掃描平面上移動，進行掃描，振鏡電機采用X、Y兩個電機控制，一個時刻確定一個點的位置，通過掃描頻率控制不同時刻點的位置從而達到整個掃描圖案的變換，掃描頻率越低圖案越明顯，而振鏡的控制是掃描成成像的關鍵。傳統振鏡控制系統主要由PC機控制，其控制數據由軟件產生，經過PC機中斷送出，但由于PC機的非實時系統因素，可能造成掃描不均勻、偏轉角精度低、功耗高等缺點，由此也會帶來激光控制系統的幾何畸變，無法滿足現代激光控制系統要求的高精度、小型化、低功耗等要求。

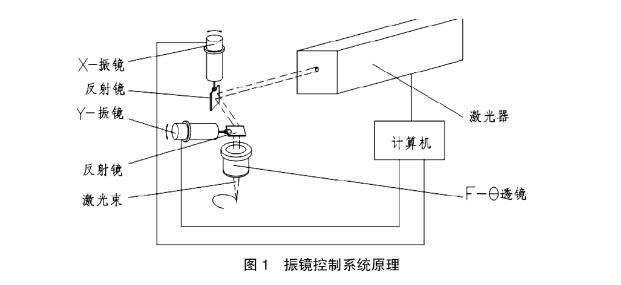

    振鏡控制原理主要是控制激光束入射到兩反射鏡上后，操控反射鏡上的振鏡電機反射激光束，使得這兩個反射鏡可分別沿X、Y軸偏轉，從而達到激光束的偏轉，再通過F-O透鏡聚焦使具有額定功率密度的激光聚焦在加工工件上按所需的要求運動，從而使激光在工件上掃描，最終形成預期的圖案，其原理如下圖：
