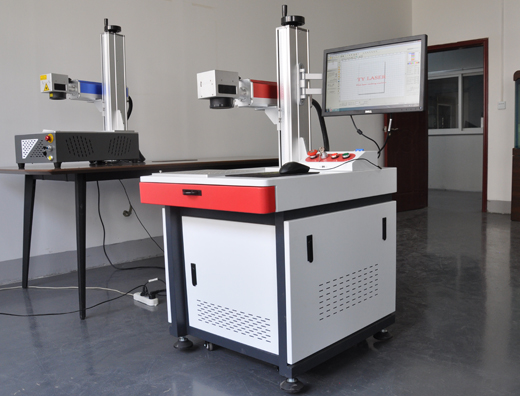

小型激光打標機由多個零部件組成，昨天我們介紹了主部件激光器，今天我們來了解下它的檢測系統。

    小型激光打標機的檢測系統作用是檢測生產線中打標工件是否就位，它對于打標起到開關的作用。當打標工件運動到打標位置時，它將通知計算機開始打標操作，當工件離開打標位置時，它將通知計算機停止打標操作。

    檢測系統采用一個紅外線檢測器，它由一個紅外線發射器和一個接收器組成。當檢測系統前面沒有物體時紅外線發射器發出的紅外線不能被接收器接收，此時沒有信號輸出，信號電壓輸出為0V；當有物體通過時，紅外線發射器發射的紅外線將被物體反射，從而被接收器接收有信號輸出，輸出電壓為+5V。檢測系統的輸出信號電壓為0V或+5V能夠直接被計算機識別，可將其直接接到計算機的打印機接口的一位輸入口，然后通過讀取計算機的打印機端口0x378獲取檢測信號。

    整個打標的控制過程是：當打標工件運動到打標位置時，紅外線接收器發出的信號將出0V變?yōu)?5V，計算機通過檢測其打印機端口將檢測到其信號變化，然后分別通過打印機端口和D/A卡來控制激光器和振鏡進行打標，同時計算機將繼續檢測打印機端口的紅外檢測信號，當其信號變?yōu)?V即工件離開打標位置后將停止打標操作。
